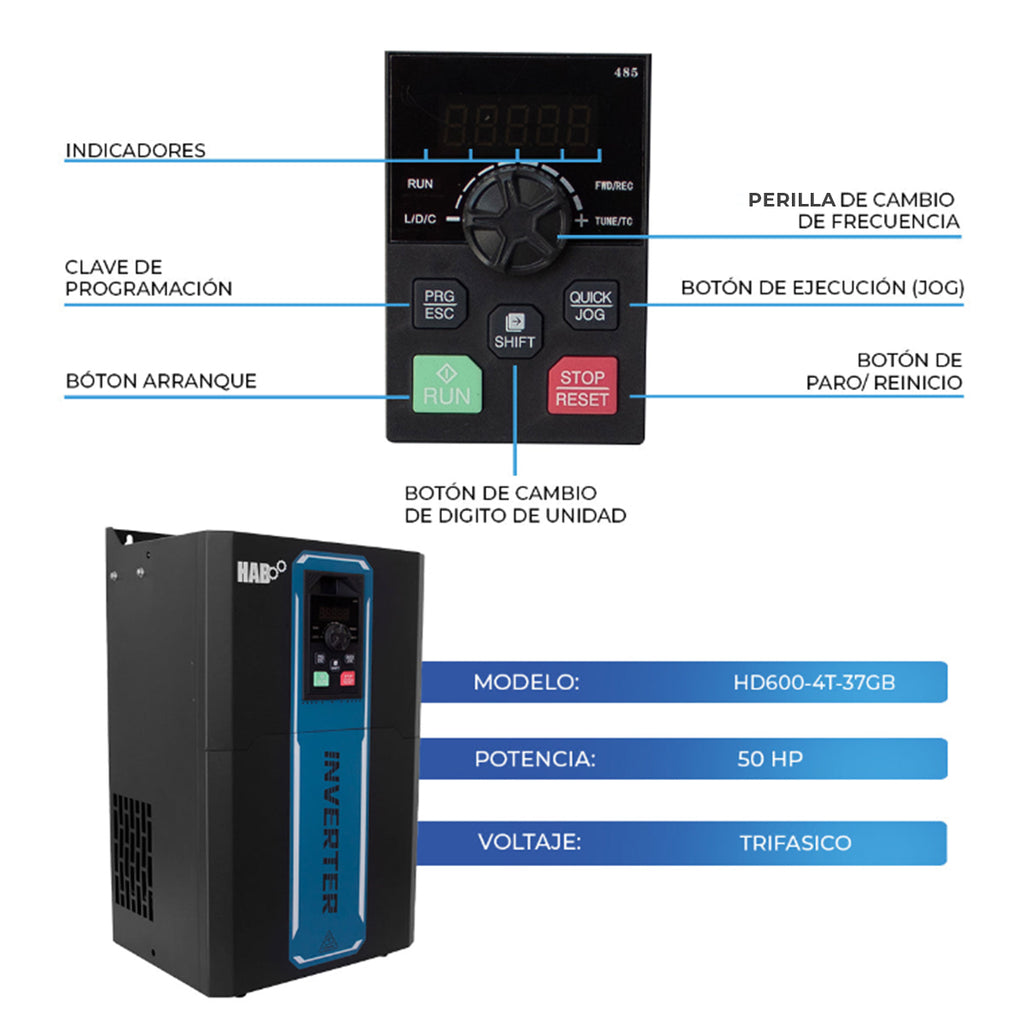

Descripción
Tensión de entrada CA 3F 440V (± 15%)x
Frecuencia de entrada 50Hz/60Hz ±5%
Tensión de salida CA 3F 0-440V ~ - tensión de entrada, desviación < ± 3%
Frecuencia de salida 0~600Hz
Modo de control:
Control V / F
Control de vectores sin sensores
Control del par
Precisión de velocidad:
±0,5% (V/f)
±0,2% (SVC)
Fluctuación de velocidad:
±0,3% (SVC)
Respuesta de par:
< 10ms (SVC)
Par de arranque:
0,5Hz: 150% (V/f )
0,25Hz: 180% (SVC)
Capacidad de sobrecarga:
150% corriente nominal - 60 s
180% corriente nominal - 10 s
200% corriente nominal - 1s
Simple PLC Velocidad de varios niveles:
16 velocidades
La señal digital externa controla el reloj interno
Función EIP:
Incorporado estándar
Expresión:
Modbus
Función característica:
Retraso de entrada y salida
Visualización flexible de parámetros
Avr (regulación automática de tensión)
Control de tiempo, control de longitud fija, etc.
Simple plc, control de velocidad de 16 pasos
Control de par incorporado
Control de separación V / F de teclado programable multifuncional de aceleración / desaceleración de la curva S
Posición de instalación:
Sin luz solar directa, sin polvo, gas corrosivo, niebla de aceite, gas inflamable, vapor de agua, gotas de agua y sal, etc.
Altitud:
0 a 2000 metros
A más de 1.000 metros sobre el nivel del mar, se reduce un 1% por cada 1.000 metros
Temperatura ambiente:
- 10 ° Ca 50 ° C
(reducción de salida cuando la temperatura es superior a 40 ° c)
Temperatura de almacenamiento:
-20°C~+70°C
Humedad relativa:
5 - 95% sin condensación
Terminal del circuito principal
R,S,T
Terminal de entrada de energía de tres fases.
Conectado a una fuente de alimentación de ca de tres fases
P+,PB
Terminal de conexión de la resistencia de frenado.
Conectado a la resistencia del freno
U, V, W
Terminal de salida
Conectado a un motor de tres fases.
Terminal de tierra
Debe estar fundamentado.
Especificaciones de terminales de control
-Fuente de alimentación
+10V-GND
Fuente de alimentación externa + 10v
Suministro de energía externa + 10v, corriente máxima de salida: 100ma (con protección de cortocircuito), generalmente se utiliza como fuente de alimentación de trabajo de Potenciómetro externo, rango de Resistencia del potenciómetro: 1komega a 5komega
+24V-GND
Fuente de alimentación externa + 24v
Suministro de Energía + 24v al exterior, generalmente como fuente de alimentación de trabajo y fuente de alimentación de sensores externos para terminales digitales de entrada y salida Potencia máxima de salida: 200ma
-Entrada analógico
AI1-GND
Terminal de entrada analógico 1
1. rango de entrada: DC 0v a 10v / 0ma a 20ma, determinado por P4 – 39
2. resistencia a la entrada: entrada de tensión 22komega, entrada de corriente 500 Omega
-Salida analógica
AOV-GND AOI-GND
Salida analógica
Rango de voltaje de entrada: 0v a 10v Rango de corriente de salida: 0ma a 20ma, 4 a 20ma (p5 – 23 opcional)
-Entrada digital
DI1-GND Entrada digital 1
DI2-GND Entrada digital 2
DI3-GND Entrada digital 3
DI4-GND Entrada digital 4
DI5-GND Terminal de entrada de pulso de alta velocidad
- resistencia de entrada: 1komega
- rango de voltaje de entrada de nivel: 5v a 30v. además de las características de di1 a di4, di5 también se puede utilizar como canal de entrada de pulso de alta velocidad.
Frecuencia máxima: 20 kHz
-Salida digital
FM-GND Salida de pulso de alta velocidad
Limitado por el Código funcional P5 - 00 "selección del modo de salida del terminal fm", cuando se utiliza como salida de pulso de alta velocidad, la frecuencia máxima es de 20 khz; Cuando se utiliza como salida de coleccionista de circuito abierto, es la misma que la especificación do1.
-Salida del relé
TA-TB-TC Salida de contacto del relé
Capacidad de conducción de contacto:
Ac250v, 3ª
Dc30v, 1ª
Ta, tb: cierre habitual
Ta, tc: abierto a menudo
-Señal de comunicación
A+ B-Comunicación RS - 485
A + es una entrada positiva diferencial,
B - entrada negativa para la diferenc
